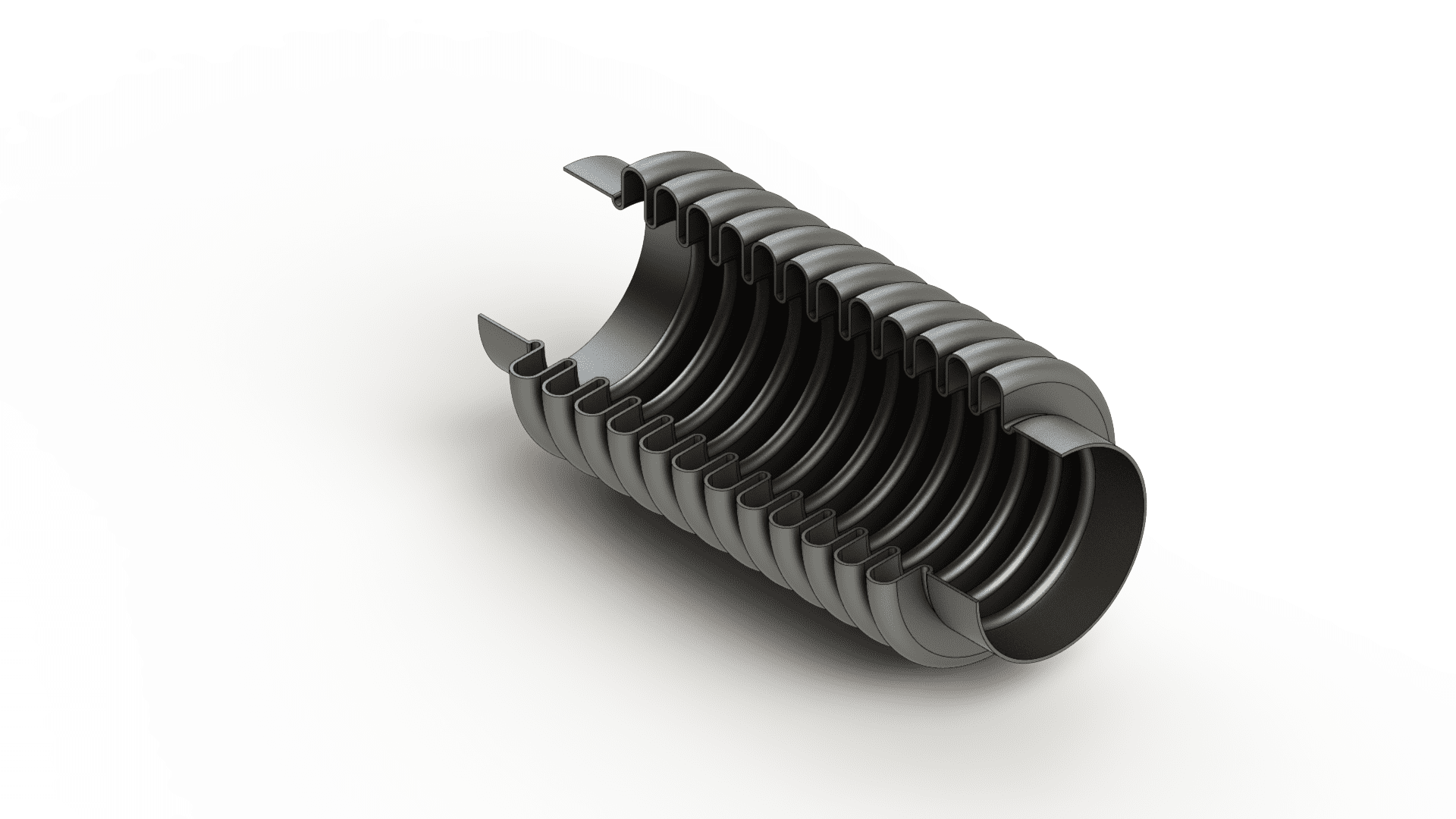

Сильфоны однослойные ГОСТ 22388-90

Сильфоны однослойные по ГОСТ 22388-90. Различные диаметры. Доставка по России.

Подробнее

Нет в наличии

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Металлические однослойные сильфоны применяются в качестве разделителей сред, элементов компенсации, силовых элементов, преобразователей давления в усилие и (или) линейное и (или) угловое перемещение, для работы в различных средах.
Основные характеристики:

Диаметр условный (Dу, DN):	от 9 до 1200 мм
Давление рабочее (Pр):	от вакуума до 10,0 МПа
Температура рабочей среды:	от – 260 до + 800 0С
Материал:	08Х18Н10Т (AISI321), 08Х18Н10 (AISI304), 12Х18Н10Т (AISI321), 03Х17Н14М3 (AISI 316L), 42НХТЮ, Л80, ВТ1-0, 08Ю
Толщина стенки:	от 0,1 до 2,5 мм
Исполнение:	с концевой арматурой, без концевой арматуры

Основные параметры и размеры сильфонов однослойных (ГОСТ 22388-90)

ИСПОЛНЕНИЕ 1 (мм)

Сильфон Однослойный ГОСТ 22388-90 Исполнение 1.png

D	d	dB	LO	I	SO.C.	Число гофров n	Жесткость по силе CQ кН/м (кгс/мм)		Осевой ход сильфона (сжатие)	Максимальное рабочее давление (внутреннее и наружное) Pmax, МПа (кгс/см2)
							max	min
15*	9.5	13	13.0	3.5	0.12	3	80.00	25.00	0.84	1.18 (11.80)
							(8.00)	(2.50)
			15.0			4	60.00	16.00	1.10
							(6.00)	(1.60)
			19.0		0.18	6	120.00	46.00	1.20	2.60
							(12.00)	(4.60)		(26.00)
			21.0		0.12	7	35.00	11.00	2.00	1.18 (11.80)
							(3.50)	(1.10)
			22.7			8	30.00	9.00	2.20
							(3.00)	(0.90)
			27.0			10	32.00	8.00	2.80
							(3.20)	(0.80)
					0.14		40.00	14.00	2.50	2.15
							(4.00)	(1.40)		(21.50)
			30.5		0.12	12	20.00	6.00	3.40	1.18
							(2.00)	(0.60)		(11.80)
					0.14		33.00	10.00	3.00	2.15
							(3.30)	(1.00)		(21.50)
			34.5		0.12	14	20.00	6.00	4.00	1.18
							(2.00)	(0.60)		(11.80)
					0.14		28.00	9.00	3.00	2.15
							(2.80)	(0.90)		(21.50)
					0.18		55.00	20.00	2.80	2.60
							(5.50)	(2.00)		(26.00)
			38.0		0.12	16	18.00	5.00	4.50	1.18
							(1.80)	(0.50)		(11.80)
					0.14		45.00	14.00	4.00	2.15
							(4.50)	(1.40)		(21.50)
			42.0		0.12	16	18.00	4.5	5.00	1.18
							(1.80)	(0.45)		(11.80)
					0.14		38.00	12.00	4.50	2.15
							(3.80)	(1.20)		(21.50)
16			11.3		0.12	2	120.00	30.00	0.60	0.92 (9.20)
							(12.00)	(3.00)
			15.0			4	60.00	16.00	1.10
							(6.00)	(1.60)
			19.0			6	40.00	10.50	1.70
							(5.00)	(1.05)
			22.7			8	30.00	8.00	2.20
							(3.00)	(0.80)
			27.0			10	29.00	6.00	2.80
							(2.90)	(0.60)
			30.5			12	24.00	5.50	3.40
							(2.40)	(0.55)
			38.0			16	16.00	4.00	4.50
							(1.60)	(0.40)
18	11.5	14	12.2			2	224.00	35.00	1.00	1.50 (15.00)
							(22.40)	(3.50)
			16.6			4	112.00	18.00	2.00
							(11.20)	(1.80)
			19.0		0.12	5	38.00	15.00	2.50
							(3.80)	(1.50)
					0.14		53.00	22.00	2.30	1.85
							(5.30)	(2.20)		(18.50)
					0.22		160.00	80.00	1.30	3.10
							(16.00)	(8.00)		(31.00)
			20.5		0.12	6	32.00	12.00	3.00	1.50
							(3.20)	(1.20)		(15.00)
					0.14		44.00	18.00	2.70	1.85
							(4.40)	(1.80)		(18.50)
					0.22		145.00	50.00	1.50	3.10
							(14.50)	(5.00)		(31.00)
			25.4		0.12	8	26.00	8.00	4.00	1.50
							(2.60)	(0.80)		(15.00)
			30.0	0.12	10	19.00	6.00	5.00	1.50
						(1.90)	(0.60)		(15.00)
				0.14		28.00	13.00	4.50	1.85
						(2.80)	(1.30)		(18.50)
			47.0	0.18	18	45.00	15.00	5.70	2.60 (26.00)
						(4.50)	(1.50)
			56.5		22	36.00	12.00	7.00
						(3.60)	(1.20)
21*	13.5	16	24.0	0.12	5	35.00	15.00	2.80	1.15 (11.50)
						(3.50)	(1.50)
			27.0		6	29.00	12.00	3.30
						(2.90)	(1.20)
			40.0	0.12	10	17.00	8.00	5.50	1.15
						(1.70)	(0.80)		(11.50)
				0.14		25.00	10.00	5.00	1.10
						(2.50)	(1.00)		(11.00)
				0.18		56.00	18.00	4.50	2.00
						(5.60)	(1.80)		(20.00)
			46.0	0.14	12	23.00	7.00	6.00	1.10 (11.00)
						(2.30)	(0.70)
			53.0		14	20.00	5.50	7.00
						(2.00)	(0.55)
			26.5	0.10	6	17.00	4.00	3.60	0.80 (8.00)
						(1.70)	(0.40)
22			14.1		2	80.00	12.00	1.10
						(8.00)	(1.20)
			14.3	0.12		80.00	25.00	1.00	0.85
						(8.00)	(2.50)		(8.50)
			20.1	0.10	4	40.00	6.00	2.20	0.80
						(4.00)	(0.60)		(8.00)
			20.7	0.12		50.00	11.00	2.00	0.85
						(5.00)	(1.10)		(8.50)
			26.5	0.10	6	26.00	4.00	3.30	0.80
						(2.60)	(0.40)		(8.00)
			27.1	0.12		35.00	10.00	2.60	0.85 (8.50)
						(3.50)	(1.00)
			27.1		8	23.00	7.00	3.50
						(2.30)	(0.70)
			40		10	18.00	5.00	4.40
						(1.80)	(0.50)
27*	17.5	20	16.0	4	0.14	2	80.00	20.00	0.90	0.85 (8.50)
							(8.00)	(2.00)
			22.0			4	48.00	14.00	2.60
							(4.80)	(1.40)
			35.5			8	20.00	7.00	5.20
							(2.00)	(0.70)
					0.16		28.00	11.00	4.80	1.25
							(2.80)	(1.10)		(12.50)
			42.0		0.14	10	20.00	5.00	6.50	0.85
							(2.00)	(0.50)		(8.50)
					0.16		23.00	7.00	6.00	1.25
							(2.30)	(0.70)		(12.50)
			48.5		0.14	12	19.00	4.00	7.80	0.85
							(1.90)	(0.40)		(8.50)
					0.16		20.00	6.00	7.20	1.10 (11.00)
							(2.00)	(0.60)
28			16.0			2	115.00	35.00	1.20
							(11.50)	(3.50)
			22.0			4	57.00	17.50	2.40
							(5.70)	(1.75)
			28.7			6	35.00	11.50	3.60
							(3.50)	(1.15)
			35.5			8	28.50	8.20	4.80
							(2.85)	(0.82)
			42.0			10	21.00	7.00	6.00
							(2.10)	(0.70)
			48.5			12	20.00	5.80	7.20
							(2.00)	(0.58)
38	25.5	32	18.0		0.16	2	80.00	22.00	1.30	0.85
							(8.00)	(2.20)		(8.50)
			18.4		0.12		63.00	14.00	1.30	0.37
							(6.30)	(1.40)		(3.70)
			22.0		0.16	3	44.00	16.00	2.00	0.85
							(4.40)	(1.60)		(8.50)
					0.22		80.00	40.00	1.80	1.25
							(8.00)	(4.00)		(12.50)
			27.4		0.12	4	31.60	7.00	3.00	0.37
							(3.16)	(0.70)		(3.70)
			26.2		0.16		35.00	11.00	2.60	0.85 (8.50)
							(3.50)	(1.10)
			35.0			6	22.00	8.00	3.90
							(2.20)	(0.80)
			34.0		0.22		54.00	18.00	3.60	1.25
							(5.40)	(1.80)		(12.50)
			36.4		0.12		21.00	4.80	4.50	0.37
							(2.10)	(0.48)		(3.70)
			37.0		0.22	7	42.00	17.00	4.20	1.25 (12.50)
							(4.20)	(1.70)
			41.5			8	48.00	16.00	4.80
							(4.80)	(1.60)
			45.4		0.12		15.80	3.50	6.00	0.37
							(1.58)	(0.35)		(3.70)
			43.0		0.16		19.00	6.00	5.60	0.85 (8.50)
							(1.90)	(0.60)
			51.4			10	23.00	6.40	6.50
							(2.30)	(0.64)
			49.5				30.00	12.00	6.00	1.25
							(3.00)	(1.20)		(12.50)
			55.0		0.12		7.10	1.15	7.50	0.37
							(0.71)	(0.15)		(3.70)
					0.14		9.10	3.00	7.00	0.65
							(0.91)	(0.30)		(6.50)
			60.0		0.16	12	11.00	4.00	7.80	0.85
							(1.10)	(0.40)		(8.50)
			58.0	0.22	30.00		10.00	7.20	1.25 (12.50)
					(3.00)		(1.00)
			73.5		16	24.00	8.00	9.60
						(2.40)	(0.80)
40	29.0	35	60.0		5	12	45.00 (4.50)	27.00	8.80	1.20
								(2.70)		(12.00)
45	33.5	39	33.5	0.16		6		18.00	5.00	0.90
								(1.80)		(9.00)
				0.18			55.00	22.00 (2.20)	4.80	1.00
							(5.50)			(10.00)
				0.22			99.00		4.50	1.10 (11.00)
							(9.90)
			41.0			8	72.00	17.00	6.00
							(7.20)	(1.70)
				0.18			44.00	13.00	6.40	1.00
							(4.40)	(1.30)		(10.00)
			70.0	0.22		16	37.00	8.50	12.00	1.10 (11.00)
							(3.70)	(0.85)
			74.0			17	35.00	8.00	12.80
							(3.50)	(0.80)
52	37.5	45	25.0	0.16		3	55.00	20.00	3.30	0.35
							(5.50)	(2.00)		(3.50)
			39.0	0.22		6	58.00	23.00	6.20	1.00
							(5.80)	(2.30)		(10.00)
			52.0	0.16		9	18.00	5.00	9.90	0.35
							(1.80)	(0.50)		(3.50)
			52.0	0.22		9	42.00	17.00	9.30	1.00
							(4.20)	(1.70)		(10.00)
			75.0	0.16		14	12.00	3.00	16.80	0.35
							(1.20)	(0.30)		(3.50)
	33.5	38	99.0	0.14			7.50	2.50	18.20	0.15
							(0.75)	(0.25)		(1.50)
				0.16			9.00	3.00	15.40	0.25
							(0.90)	(0.30)		(2.50)
	37.5	45	75.0	0.25			26.00	1.00	14.50	1.00
							(2.60)	(1.00)		(10.00)
			88.0	0.16		17	9.50	3.00	18.70	0.35
							(0.95)	(0.30)		(3.50)
63	47.5	55	42.5			6	22.00	9.00	7.20	0.44
							(2.20)	(0.90)		(4.40)
			53.0	0.22		8	54.00	18.00	8.50	0.80
							(5.40)	(1.80)		(8.00)
	45.5	48	44.0	0.26			40.00	14.00	7.20	1.05
							(4.00)	(1.40)		(10.50)
	47.5	55	58.0	0.16		9	17.00	6.00	10.80	0.44
							(1.70)	(0.60)		(4.40)
				0.22			45.00	17.00	9.60	0.80
							(4.50)	(1.70)		(8.00)
				0.26			52.00	23.00	8.10	1.05
							(5.20)	(2.30)		(10.50)
			88.5	0.16		15	13.00	3.00	18.00	0.44
							(1.30)	(0.30)		(4.40)
				0.22			28.00	10.00	16.00	0.80
							(2.80)	(1.00)		(8.00)
65	50.6	57.5	36.0	7	0.30	4	210.00	50.00	3.50	1.10
							(21.00)	(5.00)		(11.00)
78	55.5	60.0	87.5		0.16	10	11.00	3.00	15.80	0.25
							(1.10)	(0.30)		(2.50)
100	82.0	85.5	55.5	9	0.20	7	50.00	6.00	11.80	0.30
							(5.00)	(0.60)		(3.00)
125	101.1	104.7	75.6	12	0.50	8	364.00	120.70	7.00	0.32
							(36.40)	(12.07)		(3.20)
160	130.0	145.0	42.7	10		2	1300.00	378.00	3.20	0.30 (3.00)
							(130.00)	(37.80)
			61.9			4	650.00	189.00	6.40
							(65.00)	(18.90)
			81.1			6	434.00	126.00	9.60
							(43.40)	(12.60)
			100.3			8	325.00	95.00	12.80
							(32.50)	(9.50)
			119.5			10	260.00	76.00	16.00
							(26.00)	(7.60)
			139.0			12	217.00	63.00	19.20

ИСПОЛНЕНИЕ 2 (мм)

D	d	dB	LO	I	SO.C.	Число гофров n	Жесткость по силе CQ кН/м (кгс/мм)		Осевой ход сильфона (сжатие)	Максимальное рабочее давление (внутреннее и наружное) Pmax, МПа (кгс/см2)
							max	min
29	20.0	22	100.0	5	0.22	24	45.00	15.00	11.00	0.50
							(4.50)	(1.50)		(5.00)
			168.0		0.16	42	25.00	5.00	33.60	0.15
							(2.50)	(0.50)		(1.50)
72	55.5	56	28.5	6	0.15	4	28.00	10.00	4.00	0.25
							(2.80)	(1.00)		(2.50)
78	59.5	60	30.0	7	0.16	3	36.00	10.00	2.00	0.32 (3.20)
							(3.60)	(1.00)
			56.5			8	20.00	6.00	9.20
							(2.00)	(0.60)
			67.5			10	17.00	5.00	11.50
							(1.70)	(0.50)
			51.0		0.24	7	66.00	11.00	7.70	0.45 (4.50)
							(6.60)	(1.10)
			67.5			10	32.00	12.00	11.00
							(3.20)	(1.20)
			78.7			12	24.00	10.00	13.20
							(2.40)	(1.00)
92	75.5	76	78.0		0.22	11	60.00	20.00	11.00
							(6.00)	(2.00)
100			49.0		0.16	5	22.00	3.00	8.00	0.17 (1.70)
							(2.20)	(0.30)
			56.0			6	18.00	5.00	9.60
							(1.80)	(0.50)
			63.0			7	15.00	4.50	11.20
							(1.50)	(0.45)
			70.0			8	13.00	3.50	12.80
							(1.30)	(0.35)
			78.0		0.14	9	7.00	2.00	13.50	0.22 (2.20)
							(0.70)	(0.20)
			65.0				12.00	1.70
							(1.20)	(0.17)
			78.0		0.16		9.30	2.00	14.40	0.17
							(0.93)	(0.20)		(1.70)
					0.22		18.00	8.00	14.00	0.32
							(1.80)	(0.80)		(3.20)
			93.0		0.16	11	10.00	2.50	17.60	0.17 (1.70)
							(1.00)	(0.25)
			88.0			13	5.50	1.50	20.80
							(0.55)	(0.15)
			107.0				8.00	2.20
							(0.80)	(0.22)
					0.22		12.00	4.00	20.10	0.32
							(1.20)	(0.40)		(3.20)
					0.24		15.00	6.00	20.00	0.40
							(1.50)	(0.60)		(4.00)
126	96.0	96	63.0	12	0.30	5	89.90	27.70	5.90	0.70 (7.00)
							(8.99)	(2.77)
			114.0			11	40.90	12.60	3.00
							(4.09)	(1.26)
			104.0		0.28	10	43.90	13.40	10.00	0.32 (3.20)
							(4.39)	(1.34)
145	115.0	116	119.0	7		13	37.00	10.30	13.00
							(3.70)	(1.03)
157	127.0	127	123.0	12	0.30	12	48.20	13.20	14.80	0.28
							(4.82)	(1.32)		(2.80)
			72.0		0.50	6	357.30	101.30	7.30	0.48 (4.80)
							(35.57)	(10.13)
			123.0			12	178.60	50.60	14.80
							(17.86)	(5.06)
	126.0		127.0	10	0.80	10	883.00	261.40	12.00	0.70
							(88.30)	(26.14)		(7.00)
160	130.0	130	140.0	12	0.50	12	216.00	65.80	24.70	0.30
							(21.60)	(6.58)		(3.00)
165	137.0	138	73.0			6	289.00	71.20	9.50	0.28 (2.80)
							(28.90)	(7.12)
			99.0			9	192.70	47.40	15.20
							(19.27)	(4.74)
	137.5		110.0	10		11	319.70	75.50	17.50	0.40
							(31.97)	(7.55)		(4.00)
180	149.0	150.0	106.0	12		10	244.80	60.60	18.30	0.32 (3.20)
							(24.48)	(6.06)
			123.0			12	204.00	50.10	22.00
							(20.40)	(5.01)
190	150.0		131.5	16	0.3		27.90	6.80	13.70	0.28
							(2.79)	(0.68)		(2.80)
	149.0		164.0		0.5	15	57.60	20.40	21.00	0.40
							(5.76)	(2.04)		(4.00)
196	180.0	180.4	78.4	8	0.3	10	240.40	66.80	10.00	0.27
							(24.04)	(6.68)		(2.70)

Доставка

Наш интернет-магазин предлагает несколько вариантов доставки:

курьерская;
самовывоз из магазина;
постаматы;
почта России.

Курьерская доставка*

Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в будние дни и субботу с 9.00 до 19.00. Курьерская служба, после поступления товара на склад, свяжется с вами и предложит выбрать удобное время доставки. Уточнит адрес.

Вы вскрываете упаковку при курьере, осматриваете на целостность и соответствие указанной комплектации. Если речь идёт об одежде, допустима примерка. Время осмотра и примерки ограничено 15 минутами. После вы можете отказаться частично или полностью от покупки.

Доставка бесплатна при заказе от 3000 рублей.

*Действует ли в вашем городе курьерская служба, уточняйте у менеджера магазина.

Самовывоз из магазина

Вы можете забрать товар в одном из магазинов, сотрудничающих с нами. Список торговых точек, которые принимают заказы от нашей компании появится у вас в корзине. Когда заказ поступит в ваш город, вам придёт уведомление. Вы просто идёте в этот магазин, обращаетесь к сотруднику в кассовой зоне и называете номер заказа. Забрать покупку может ваш друг или родственник, который знает номер и имя, на кого он оформлен.

Постамат

Постамат – это терминал с автоматизированной системой для хранения заказанных товаров. Удобство в том, что человек может забрать заказ в любое удобное время.

Как работать с постаматом:

в момент оформления заказа на сайте, вы выбираете удобный для себя постамат, если такая система работает в вашем городе;
на ваш телефон или e-mail придет уникальный код, это значит, что товар доставлен в постамат;
вы приходите к постамату, вводите полученный код и следует инструкциям автомата;
оплачиваете заказ в терминале постамата;
забираете товар.

Срок хранения в постамате 3 дня, но можно продлить ещё на аналогичный срок. Чтобы уточнить информацию и продлить время хранения зайдите на сайт нашего партнера, введите номер заказа и телефон и следуйте подсказкам на сайте.

Почтовая доставка

Если в вашем городе не действует курьерская служба и постаматы, то вы можете заказать доставку через почту России. Сразу по прибытии товара, на ваш адрес придет извещение о посылке.

Перед оплатой вы можете оценить состояние коробки (не вскрывая): вес, целостность. Если вам кажется, что заказ не соответствует параметрам или коробка повреждена, попросите сотрудника почты составить акт о вскрытии. Вскрывать коробку самостоятельно вы можете только после того, как оплатили заказ.

Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 тысяч рублей.

Отзывы

Оставить отзыв

У данного товара нет отзывов. Станьте первым, кто оставил отзыв об этом товаре!

Задать вопрос

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Задать вопрос

Вопрос *

Ваше имя *

Телефон *

E-mail

Я согласен на обработку персональных данных

* — Обязательные поля

Дополнительно

Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента. Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке. Используйте её по своему усмотрению.

Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.
