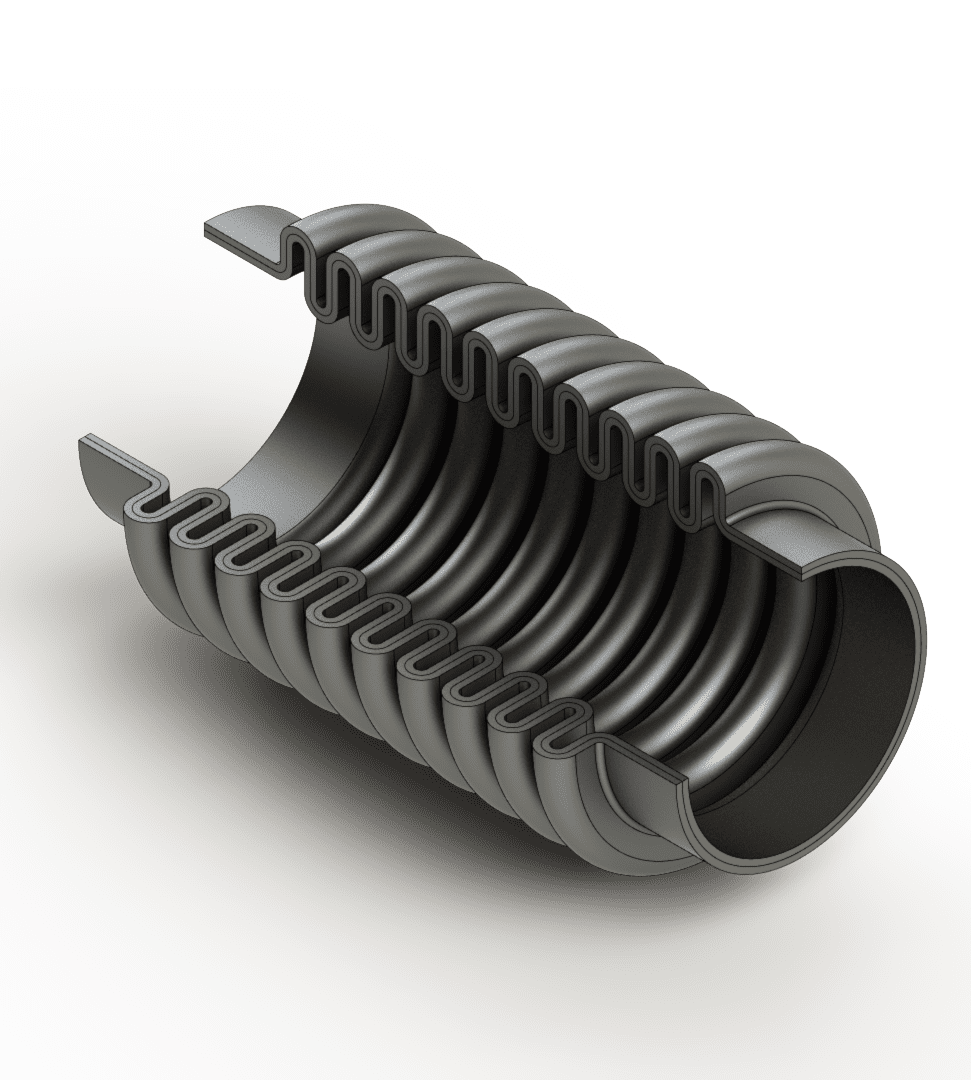

Сильфоны многослойные ГОСТ 3-3338-76
Металлические многослойные сильфоны применяются в качестве разделителей сред, элементов компенсации, силовых элементов, преобразователей давления в усилие и (или) линейное и (или) угловое перемещение, для работы в различных средах, работающих при повышенных нагрузках.
|
Диаметр условный (Dу, DN): |
от 15 до 1200 мм |
|
Давление рабочее (Pр): |
от вакуума до 80,0 МПа |
|
Температура рабочей среды: |
от – 260 до + 800 0С |
|
Материал: |
08Х18Н10Т (AISI321), 08Х18Н10 (AISI304), 12Х18Н10Т (AISI321), 03Х17Н14М3 (AISI 316L), 42НХТЮ, Л80, ВТ1-0, 08Ю |
|
Вид трубы: |
цельнотянутые, сварные с последующей вытяжкой, сварные |
|
Толщина слоя: |
от 0,1 до 1,0 мм |
|
Количество слоев: |
до 12 |
|
Исполнение: |
с концевой арматурой, без концевой арматуры |
Основные параметры и размеры сильфонов многослойных (ГОСТ 3-338-76) (мм)

| Обозначение сильфона | D | d | dB | Lo | l | Толщина слоя, So | Число слоев Z | Число гофров n | Эффективная площадь, Fэфф, см2 | Максимальный рабочий ход | Максимальное рабочее давление (внутреннее и наружное), P, Мпа (кгс/см2) |
| 18-5-0,12х2-1 | 18 | 11,5 | 14 | 19 | 3,5 | 0,12 | 2 | 5 | 2,01 | 0,6 | 2,0 (20) |
| 27-13-0,16х2-1 | 27 | 17,2 | 20 | 53 | 5 | 0,16 | 13 | 4,33 | 7,8 | ||
| 63-5-0,20х2-1 | 63 | 44 | 47 | 59 | 6 | 0,2 | 5 | 23,8 | 6,2 | ||
| 92-11-0,20х2-1 | 92 | 71 | 75 | 104 | 7 | 11 | 54,82 | 15 | 0,5 (5) | ||
| 105-10-0,35х2-1 | 105 | 76 | 80,5 | 180 | 18,6 | 0,35 | 10 | 70,8 | 1,2 (12) | ||
| 125-8-0,16х2-1 | 125 | 101 | 104,7 | 75,5 | 12 | 0,16 | 8 | 100,2 | 7 | 0,5 (5) |
ИСПОЛНЕНИЕ 2 (мм)
