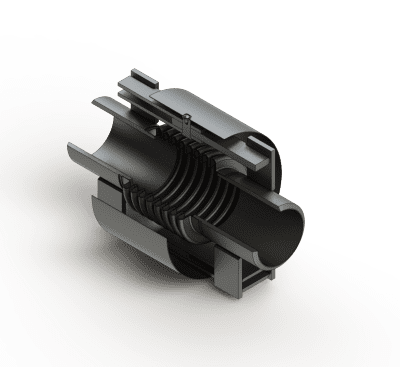

Компенсатор сильфонный поворотный ТУ 3-247-85
Компенсаторы сильфонные поворотные предназначены для так называемой боковой компенсации температурного удлинения трубопроводов тепловых сетей и других сооружений.
Основное преимущество этих компенсаторов в том, что распорное усилие от компенсатора не передается на опору трубопровода. Патрубки поворотного компенсатора соединены между собой шарнирными тягами, воспринимающими на себя распорное усилие от гибкого элемента, и не дающими возможности компенсатору удлиняться в осевом направлении.
Кроме того, при использовании поворотных компенсаторов можно осуществить схемы "пространственной" компенсации. Применение комбинации поворотных компенсаторов, например, в трубопроводной петле позволяет компенсировать такое температурное удлинение, какое невозможно достигнуть п-образными и осевыми компенсаторами.|
Диаметр условный (Dу, DN): |
от 32 до 1200 мм |
|
Давление рабочее (Pр): |
до 63 Атм |
|
Рабочая температура: |
от – 30 до + 250 0С |
|
Материал: |
08Х18Н10Т (AISI321), 08Х18Н10 (AISI304) |
|
Толщина слоя: |
от 0,1 до 2,5 мм |
|
Количество слоев: |
до 12 |
|
Исполнение: |
с внутренним экраном, с наружным кожухом, с патрубками под приварку |
Основные параметры и размеры КСП (ТУ 3-247-85) (мм)
| Условный проход, Ду, мм | Условное давление, Ру, Мпа, (кгс/см2) | Угловой ход компенсатора ± град (±рад) (не менее) | Диаметр патрубков, Dо, мм. | Размеры (не более) | Масса, кг, (не более) | |
| Dн, мм | L, мм | |||||
| 50 | 1,0 (10) | 14 (0,244) | 57 | 150 | 290 | 5,5 |
| 1,6 (16) | 13 (0,227) | |||||
| 2,5 (25) | 12 (0,209) | |||||
| 65 | 1,0 (10) | 14 (0,244) | 76 | 185 | 315 | 7 |
| 1,6 (16) | 12 (0,209) | |||||
| 2,5 (25) | 10 (0,174) | |||||
| 80 | 1,0 (10) | 9 (0,157) | 89 | 215 | 330 | 8,6 |
| 1,6 (16) | 8 (0,139) | |||||
| 2,5 (25) | 7 (0,122) | |||||
| 100 | 1,0 (10) | 13 (0,227) | 108 | 245 | 370 | 12,5 |
| 1,6 (16) | 12 (0,209) | |||||
| 2,5 (25) | 10 (0,174) | |||||
| 125 | 1,0 (10) | 12 (0,209) | 133 | 285 | 385 | 18,3 |
| 1,6 (16) | 10 (0,174) | |||||
| 2,5 (25) | 9 (0,157) | |||||
| 150 | 1,0 (10) | 9 (0,157) | 159 | 325 | 405 | 22,4 |
| 1,6 (16) | 8 (0,139) | |||||
| 2,5 (25) | 7 (0,122) | |||||
| 200 | 1,0 (10) | 7 (0,122) | 219 | 410 | 450 | 35 |
| 1,6 (16) | 6 (0,104) | |||||
| 2,5 (25) | 5 (0,087) | |||||
| 250 | 1,0 (10) | 7 (0,122) | 273 | 490 | 555 | 55 |
| 1,6 (16) | 6 (0,104) | |||||
| 2,5 (25) | 5 (0,087) | |||||
| 300 | 1,0 (10) | 7 (0,122) | 325 | 570 | 800 | 73 |
| 1,6 (16) | 6 (0,104) | |||||
| 2,5 (25) | 5 (0,087) | |||||
| 400 | 1,0 (10) | 7 (0,122) | 426 | 675 | 800 | 88 |
| 1,6 (16) | 6 (0,104) | |||||
| 2,5 (25) | 5 (0,087) | |||||
