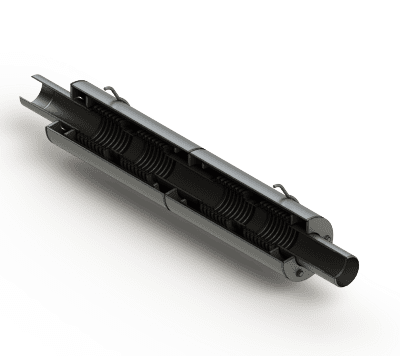

КСО неразгруженные в защитном кожухе модели 6КСО

Компенсаторы сильфонные осевые (КСО) - предназначены для компенсации температурного удлинения прямолинейных участков трубопроводов тепловых сетей при любых способах прокладки, трубопроводов насосных, водонагревательных установок, тепловых пунктов потребителей и других сооружений тепловых сетей, уменьшения вибрационной нагрузки на трубопроводы при соединении с вибрирующим оборудованием или при вибрациях от транспортируемой среды.

Диаметр условный (Dу, DN):	от 15 до 1200 мм
Давление рабочее (Pр):	до 6,3 МПа
Температура рабочей среды:	от – 260 до + 800 0С
Материал:	08Х18Н10Т (AISI321), 08Х18Н10 (AISI304), 12Х18Н10Т (AISI321), 03Х17Н14М3 (AISI 316L), 08Ю
Толщина слоя:	от 0,1 до 2,5 мм
Количество слоев:	до 12
Исполнение:	с внутренним экраном, с наружным кожухом, с патрубками под приварку, с фланцами приварными/поворотными

Обозначение	Диаметр Ду, мм	Давление Ру, МПа	Осевой ход ΔL, мм	Общая длина L, мм
6КСО 50-16-100	50	1,6	100(±50)	860
6КСО 50-25-100	50	2,5	100(±50)	860
6КСО 65-16-100	65	1,6	100(±50)	990
6КСО 65-25-100	65	2,5	100(±50)	990
6КСО 80-16-140	80	1,6	140(±70)	1115
6КСО 80-25-100	80	2,5	100(±50)	1000
6КСО 100-16-200	100	1,6	200(±100)	1338
6КСО 100-25-200	100	2,5	200(±100)	1338
6КСО 125-16-200	125	1,6	200(±100)	1350
6КСО 125-25-200	125	2,5	200(±100)	1350
6КСО 150-16-200	150	1,6	200(±100)	1350
6КСО 150-25-200	150	2,5	200(±100)	1350
6КСО 200-16-320	200	1,6	320(±160)	1997
6КСО 200-25-320	200	2,5	320(±160)	1997
6КСО 250-16-320	250	1,6	320(±160)	1997
6КСО 250-25-320	250	2,5	320(±160)	1997
6КСО 300-16-320	300	1,6	320(±160)	2202
6КСО 300-25-320	300	2,5	320(±160)	2202
6КСО 350-25-240	350	2,5	240(±120)	1830
6КСО 400-16-320	400	1,6	320(±160)	2202
6КСО 400-25-320	400	2,5	320(±160)	2202
