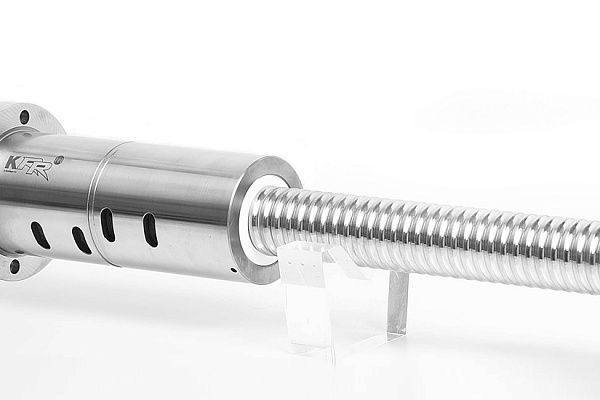

ШВП Korta BS

ШВП Korta серии BS. Склад в Ростове-на-Дону, доставка по РФ.

Подробнее

Нет в наличии

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Шариковая винтовая передача (ШВП) – одна из наиболее распространенных разновидностей передачи винт-гайка качения.

ШВП (шарико-винтовая передача) служит для преобразования вращательного движения в возвратно-поступательное (и наоборот). Преимуществами ШВП от передачи винт-гайка являются: высокий КПД, повышенная плавность в работе, бесшумность, высокая осевая жёсткость, минимальные потери на трения и износ.

ШВП Korta BS применяется в станкостроении, машиностроении, автомобилестроении, авиа и судостроении, приборостроении, робототехнической промышленности, космической промышленности, медицине и т.д.

Чертеж:

Технические характеристики:

Модель	Диаметр (d0)	Шаг, (Ph)	Диаметр шара, (Dw)	i	Dpw	d2	Прокат Б.С			Основание Б.С.
Модель	Диаметр (d0)	Шаг, (Ph)	Диаметр шара, (Dw)	i	Dpw	d2	C₀(N)	C_A(N)	Люфт	R_s1(N/μm·m)	R_nu(N/μm)	C₀(N)	C_A(N)	Люфт
BS-1204-2	12	4	2,381	12,7	10,28	2	5032	2849	0,05	19,9	82,5	5591	3165	0,03
BS-1204-3						3	7548	4037			121,6	8387	4485
BS-1204-4						4	10065	5170			160	11183	5744
BS-1205-2	12	5	2,381	12,7	10,28	2	5018	2846	0,05	19,9	83,2	5576	3162	0,03
BS-1205-3	12	5	2,381	12,7	10,28	3	7528	4033	0,05	19,9	122,5	8364	4481	0,03
BS-1604-2	16	4	2,381	16,7	14,28	2	7794	3641	0,05	37	112	8660	4045	0,03
BS-1604-3						3	11690	5159			165,1	12989	5732
BS-1604-4						4	15587	6607			217,4	17319	7341
KBS-1605	16	5	3,5	17	13,5	2	10881	5759	0,05	34,8	116,3	12090	6399	0,03
BS-1605-3						3	16322	8162			171,4	18135	9069
BS-1605-4						4	21762	10454			225,6	24180	11615
BS-1610-2	16	10	3,5	17	13,5	2	10742	5735	0,05	34,8	119,2	11935	6372	0,03
BS-1610-3						3	16113	8127			175,6	17903	9030
BS-1610-4						4	21484	10409			231,1	23871	11565
BS-2004-2	20	4	2,381	20,7	18,28	2	10096	4128	0,05	59,4	142,4	11218	4587	0,03
BS-2004-3						3	15144	5851			210	16827	6501
BS-2004-4						4	20192	7493			276,6	22436	8326
BS-2005-2	20	5	3,5	21	17,5	2	13869	6578	0,05	56,6	141,9	15410	7309	0,03
KBS-2005						3	20804	9323			209,1	23116	10359
BS-2005-4						4	27739	11940			275,4	30821	13267
BS-2010-2	20	10	3,5	21	17,5	2	14734	6869	0,05	56,6	148,6	16371	7632	0,03
BS-2010-3						3	22101	9734			218,9	24557	10816
BS-2010-4						4	29469	12467			288,2	32743	13852
BS-2020-2	20	20	3,5	21	17,5	2	16163	7385	0,05	56,6	165,8	17959	8206	0,03
BS-2504-2	25	4	2,381	25,7	23,28	2	12858	4601	0,05	94,8	167,5	14287	5112	0,03
BS-2504-3						3	19287	6520			247,2	21430	7244
BS-2504-4						4	25717	8350			325,7	28574	9278
BS-2505-2	25	5	3,5	26	22,5	2	18842	7751	0,05	91,3	177,1	20935	8612	0,03
KBS-2505						3	28262	10985			261,1	31402	12205
BS-2505-4						4	37683	14069			344	41870	15632
BS-2506-2	25	6	3,969	26,3	22,33	2	20388	8863	0,05	91	175,1	22653	9848	0,03
BS-2506-3						3	30582	12561			258,1	33980	13957
BS-2506-4						4	40776	16087			340	45307	17874
BS-2510-2	25	10	4,76	26,6	21,84	2	23720	10994	0,05	89	179,7	26355	12216	0,03
KBS-2510						3	35579	15582			264,7	39532	17313
BS-2510-4						4	47439	19956			348,6	52710	22173
KBS-2520	25	20	3,5	26	22,5	2	21230	8470	0,05	91,3	208	23589	9411	0,03
BS-2520-3	25	20	3,5	26	22,5	3	31845	12003	0,05	91,3	312,5	35383	13337	0,03
BS-2525-2	25	25	3,5	26	22,5	2	20900	8426	0,05	91,3	206,8	23222	9362	0,03
BS-3204-3	32	4	2,381	32,7	30,28	3	26188	7501	0,05	158,2	306,9	29098	8334	0,03
BS-3204-4						4	34917	9607			404,6	38797	10674
BS-3204-5						5	43646	11639			501,2	48496	12932
BS-3205-3	32	5	3,5	33	29,5	3	37213	12503	0,05	153,7	319,2	41348	13892	0,03
KBS-3205						4	49618	16012			420,6	55131	17791
BS-3205-5						5	62022	19400			521	68913	21555
BS-3206-3	32	6	3,969	33,3	29,33	3	42092	14794	0,05	153,3	328,6	46769	16438	0,03
BS-3206-4						4	56122	18947			433	62358	21052
BS-3206-5						5	70153	22955			536,3	77948	25506
BS-3208-3	32	8	4,762	33,6	28,84	3	49514	18631	0,05	150,7	337,7	55016	20701	0,03
BS-3208-4						4	66020	23861			444,8	73355	26512
BS-3208-5						5	82525	28909			550,8	91694	32121
KBS-3210	32	10	6,35	34,1	27,75	3	58610	24978	0,05	144,6	317,6	65122	27753	0,03
BS-3210-4						4	78146	31989			418,2	86829	35543
BS-3210-5						5	97683	38757			517,8	108537	43063
BS-3220-2	32	20	3,969	33,3	29,33	2	30117	11003	0,05	153,3	258,3	33463	12225	0,03
KBS-3220	32	20	3,969	33,3	29,33	3	46431	15881	0,05	153,3	389,5	51590	17645	0,03
KBS-3232	32	32	3,969	33,3	29,33	2	30543	11205	0,05	153,3	259,4	33937	12450	0,03
BS-4005-3	40	5	3,5	41	37,5	3	47652	13957	0,05	244,7	382,5	52947	15508	0,03
BS-4005-4						4	63536	17875			504,2	70596	19861
KBS-4005						5	79421	21656			624,6	88245	24062
BS-4005-6						6	95305	25332			744,1	105894	28147
BS-4006-3	40	6	3,969	41,3	37,33	3	53602	16503	0,05	244,3	393,9	59558	18337	0,03
BS-4006-4						4	71470	21137			519,1	79411	23485
BS-4006-5						5	89337	25608			643	99263	28453
BS-4006-6						6	107204	29955			765,9	119116	33283
BS-4008-3	40	8	4,762	41,6	36,84	3	63331	20956	0,05	241	408,7	70368	23284	0,03
BS-4008-4						4	84443	26838			538,5	93825	29820
BS-4008-5						5	105553	32515			666,8	117281	36128
BS-4008-6						6	126663	38035			794,1	140737	42261
BS-4010-3	40	10	6,35	42,1	35,75	3	78263	29263	0,05	233,3	401,5	86959	32514	0,03
KBS-4010						4	104351	37477			528,8	115945	41641
BS-4010-5						5	130438	45405			654,7	144931	50450
BS-4010-6						6	156525	53113			779,6	173917	59014
BS-4012-3	40	12	6,35	42,1	35,75	3	78165	29250	0,05	233,3	407,2	86850	32500	0,03
BS-4012-4						4	104220	37461			536,2	115800	41623
BS-4012-5						5	130275	45386			663,8	144750	50429
BS-4020-2	40	20	6,35	40,1	33,75	2	58136	22460	0,05	209,1	304	64596	24955	0,03
KBS-4020						3	90435	32612			462,5	100483	36235
BS-4020-4						4	122733	42261			618,5	136370	46957
KBS-4040	40	40	6,35	40,1	33,75	2	56104	22195	0,05	209,1	302,9	62338	24661	0,03
BS-5005-3	50	5	3,5	51	47,5	3	61071	15529	0,05	388,3	447,6	67857	17254	0,03
BS-5005-4						4	81428	19888			590,3	90475	22098
KBS-5005						5	101785	24095			731,7	113094	26772
BS-5005-6						6	122142	28185			871,9	135713	31317
BS-5006-3	50	6	3,969	51,3	47,33	3	68943	18446	0,05	387,8	465	76603	20495	0,03
BS-5006-4						4	91924	23623			613,1	102138	26248
BS-5006-5						5	114905	28621			759,7	127672	31801
BS-5006-6						6	137886	33480			905,1	153207	37200
BS-5008-3	50	8	4,762	51,6	46,84	3	82661	23739	0,05	383,6	492,3	91845	26377	0,03
BS-5008-4						4	110214	30404			648,9	122460	33782
BS-5008-5						5	137768	36835			803,8	153075	40928
BS-5008-6						6	165321	43088			957,4	183690	47876
BS-5010-3	50	10	7,144	52	44,86	3	111550	38436	0,05	363,5	480,9	123944	42707	0,03
BS-5010-4						4	148733	49225			633,7	165259	54694
KBS-5010						5	185917	59639			784,8	206574	66265
BS-5010-6						6	223100	69763			934,7	247889	77514
BS-5012-3	50	12	7,938	52,2	44,26	3	122324	43801	0,05	357,9	488,2	135915	48668	0,03
BS-5012-4						4	163097	56095			643,1	181219	62328
BS-5012-5						5	203872	67963			796,4	226524	75514
BS-5016-2	50	16	7,144	50	42,86	2	74151	27095	0,05	333,2	340,3	82390	30105	0,03
BS-5016-3						3	111227	38399			501,6	123585	42665
BS-5016-4						4	148302	49177			660,6	164780	54641
BS-5016-5						5	185378	59581			817,8	205975	66201
BS-5020-3	50	20	7,144	50	42,86	3	127288	42389	0,05	333,2	557,1	141431	47099	0,03
BS-5020-4						4	172454	54870			743,8	191616	60967
KBS-5020						5	217622	66900			928,3	241802	74333
BS-5040-2	50	40	7,144	50	42,86	2	80224	29037	0,05	333,2	372,3	89138	32263	0,03
BS-5050-2	50	50	7,144	50	42,86	2	82829	29829	0,05	333,2	373,8	92032	33143	0,03
BS-6305-3	63	5	3,5	64	60,5	3	78960	17295	0,05	624,2	519,1	87733	19217	0,03
BS-6305-4						4	105279	22150			685	116977	24611
KBS-6305						5	131599	26836			849,4	146221	29818
BS-6305-6						6	157919	31391			1012,6	175465	34879
BS-6306-3	63	6	3,969	64,3	60,33	3	88116	20418	0,05	623,6	538,7	97907	22687	0,03
BS-6306-4						4	117488	26150			710,7	130542	29055
BS-6306-5						5	146860	31681			881	163178	35201
BS-6306-6						6	176232	37059			1050	195813	41177
BS-6310-3	63	10	7,144	65	57,86	3	148833	44325	0,05	592,6	586,9	165370	49250	0,03
BS-6310-4						4	198445	56767			773,7	220494	63074
KBS-6310						5	248055	68776			958,6	275617	76418
BS-6310-6						6	297667	80451			1142	330741	89390
BS-6312-3	63	12	7,938	65,2	57,26	3	160703	50181	0,05	585,5	592,5	178559	55757	0,03
BS-6312-4						4	214270	64266			780,9	238078	71407
BS-6312-5						5	267838	77863			967,3	297598	86514
BS-6312-6						6	321405	91080			1152,1	357117	101200
BS-6316-3	63	16	7,144	65	57,86	3	165063	47521	0,05	592,6	644,2	183403	52801	0,03
BS-6316-4						4	222835	61366			857	247594	68184
BS-6316-5						5	280607	74714			1067,4	311785	83016
BS-6316-6						6	338378	87683			1275,9	375976	97426
BS-6320-3	63	20	7,144	65	57,86	3	164780	47494	0,05	592,6	698,1	183089	52771	0,03
BS-6320-4						4	222453	61331			928,8	247170	68145
KBS-6320						5	280126	74672			1156,9	311251	82969
BS-6320-6						6	337799	87634			1382,9	375332	97371
BS-6340-2	63	40	7,144	65	57,86	2	109674	33632	0,05	592,6	481,3	121860	37369	0,03
BS-6340-3	63	40	7,144	65	57,86	3	168574	48446			724,3	187304	53829
BS-8010-4	80	10	7,144	82	74,86	4	264710	64910	0,06	976,4	900,4	294122	72122	0,06
BS-8010-5						5	330888	78642			1116,3	367653	87380
BS-8010-6						6	397066	91992			1330,7	441184	102213
BS-8012-4	80	12	7,938	82,2	74,26	4	285875	73690	0,06	967,3	918,3	317639	81878	0,06
BS-8012-5						5	357344	89279			1138,2	397049	99199
BS-8012-6						6	428813	104435			1356,5	476459	116039
BS-8016-4	80	16	9,525	82,6	73,08	4	323142	90896	0,06	949,1	996,5	359047	100996	0,06
BS-8016-5						5	403927	110126			1233,9	448808	122362
BS-8016-6						6	484713	128820			1469,3	538570	143133
BS-8020-3	80	20	9,525	82,6	73,08	3	282449	78628	0,06	949,1	873,9	313832	87364	0,06
BS-8020-4						4	381489	101569			1163,2	423877	112854
BS-8020-5						5	480530	123686			1449,2	533922	137429
BS-8020-6						6	579569	145173			1732,7	643966	161303
BS-8040-2	80	40	9,525	82,6	73,08	2	181805	54356	0,06	949,1	603,6	202005	60395	0,06
BS-8040-3						3	279979	78398			909,3	311088	87109
BS-8040-4						4	378154	101272			1210,1	420171	112524
BS-10010-4	100	10	7,144	102	94,86	4	330976	71061	0,06	1549,9	989,9	367751	78957	0,06
BS-10010-5						5	413720	86095			1228,2	459689	95661
BS-10010-6						6	496463	100710			1464,8	551626	111900
BS-10012-4	100	12	7,938	102	94,26	4	367694	82347	0,06	1538,4	1038,7	408549	91497	0,06
BS-10012-5						5	459617	99768			1288,4	510686	110853
BS-10012-6						6	551541	116705			1536,3	612823	129672
BS-10016-4	100	16	9,525	103	93,08	4	411546	101283	0,06	1515,5	1182,8	457273	112537	0,06
BS-10016-5						5	514433	122711			1465	571592	136345
BS-10016-6						6	617319	143541			1744,9	685910	159490
BS-10020-4	100	20	9,525	103	93,08	4	470013	110687	0,06	1515,5	1347,2	522237	122986	0,06
BS-10020-5						5	591188	134663			1676,7	656876	149625
BS-10020-6						6	712364	157956			2003,4	791516	175507
BS-10040-3	100	40	9,525	103	93,08	3	357801	87457	0,06	1515,5	1075,2	397557	97174	0,06
BS-10040-4						4	481937	112766			1428	535485	125296
BS-10040-5						5	606072	137174			1776,7	673413	152416
BS-12010-5	120	10	7,144	122	114,9	5	506881	93790	0,06	2255,4	1403,3	563201	104211	0,06
BS-12010-6						6	608257	109712			1674	675841	121902
BS-12010-7						7	709634	125264			1943,1	788482	139182
BS-12012-5	120	12	7,938	122	114,3	5	561873	108630	0,06	2241,4	1478	624303	120700	0,06
BS-12012-6						6	674247	127070			1762,6	749163	141189
BS-12012-7						7	786622	145084			2045,6	874024	161204
BS-12016-4	120	16	9,525	123	113,1	4	514622	112196	0,06	2213,8	1365,6	571802	124662	0,06
BS-12016-5						5	643278	135932			1692	714753	151035
BS-12016-6						6	771933	159007			2015,8	857703	176674
BS-12020-4	120	20	12,7	124	111,4	4	757704	178299	0,06	2185,4	1551,3	841893	198110	0,06
BS-12020-5						5	953662	217011			1932,1	1059624	241123
BS-12020-6						6	1E+06	254622			2309,8	1277355	282913
BS-12040-3	120	40	12,7	124	111,4	3	559547	137971	0,06	2185,4	1259,2	621719	153301	0,06
BS-12040-4						4	754738	178066			1674,1	838598	197851
BS-12040-5						5	949929	216727			2084,4	1055477	240808
BS-10010-4	100	10	7,144	102	94,86	4	330976	71061	0,06	1549,9	989,9	367751	78957	0,06
BS-10010-5						5	413720	86095			1228,2	459689	95661
BS-10010-6						6	496463	100710			1464,8	551626	111900
BS-10012-4	100	12	7,938	102	94,26	4	367694	82347	0,06	1538,4	1038,7	408549	91497	0,06
BS-10012-5						5	459617	99768			1288,4	510686	110853
BS-10012-6						6	551541	116705			1536,3	612823	129672
BS-10016-4	100	16	9,525	103	93,08	4	411546	101283	0,06	1515,5	1182,8	457273	112537	0,06
BS-10016-5						5	514433	122711			1465	571592	136345
BS-10016-6						6	617319	143541			1744,9	685910	159490
BS-10020-4	100	20	9,525	103	93,08	4	470013	110687	0,06	1515,5	1347,2	522237	122986	0,06
BS-10020-5						5	591188	134663			1676,7	656876	149625
BS-10020-6						6	712364	157956			2003,4	791516	175507
BS-10040-3	100	40	9,525	103	93,08	3	357801	87457	0,06	1515,5	1075,2	397557	97174	0,06
BS-10040-4						4	481937	112766			1428	535485	125296
BS-10040-5						5	606072	137174			1776,7	673413	152416
BS-12010-5	120	10	7,144	122	114,9	5	506881	93790	0,06	2255,4	1403,3	563201	104211	0,06
BS-12010-6						6	608257	109712			1674	675841	121902
BS-12010-7						7	709634	125264			1943,1	788482	139182
BS-12012-5	120	12	7,938	122	114,3	5	561873	108630	0,06	2241,4	1478	624303	120700	0,06
BS-12012-6						6	674247	127070			1762,6	749163	141189
BS-12012-7						7	786622	145084			2045,6	874024	161204
BS-12016-4	120	16	9,525	123	113,1	4	514622	112196	0,06	2213,8	1365,6	571802	124662	0,06
BS-12016-5						5	643278	135932			1692	714753	151035
BS-12016-6						6	771933	159007			2015,8	857703	176674
BS-12020-4	120	20	12,7	124	111,4	4	757704	178299	0,06	2185,4	1551,3	841893	198110	0,06
BS-12020-5						5	953662	217011			1932,1	1059624	241123
BS-12020-6						6	1E+06	254622			2309,8	1277355	282913
BS-12040-3	120	40	12,7	124	111,4	3	559547	137971	0,06	2185,4	1259,2	621719	153301	0,06
BS-12040-4						4	754738	178066			1674,1	838598	197851
BS-12040-5						5	949929	216727			2084,4	1055477	240808

Доставка

Наш интернет-магазин предлагает несколько вариантов доставки:

курьерская;
самовывоз из магазина;
постаматы;
почта России.

Курьерская доставка*

Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в будние дни и субботу с 9.00 до 19.00. Курьерская служба, после поступления товара на склад, свяжется с вами и предложит выбрать удобное время доставки. Уточнит адрес.

Вы вскрываете упаковку при курьере, осматриваете на целостность и соответствие указанной комплектации. Если речь идёт об одежде, допустима примерка. Время осмотра и примерки ограничено 15 минутами. После вы можете отказаться частично или полностью от покупки.

Доставка бесплатна при заказе от 3000 рублей.

*Действует ли в вашем городе курьерская служба, уточняйте у менеджера магазина.

Самовывоз из магазина

Вы можете забрать товар в одном из магазинов, сотрудничающих с нами. Список торговых точек, которые принимают заказы от нашей компании появится у вас в корзине. Когда заказ поступит в ваш город, вам придёт уведомление. Вы просто идёте в этот магазин, обращаетесь к сотруднику в кассовой зоне и называете номер заказа. Забрать покупку может ваш друг или родственник, который знает номер и имя, на кого он оформлен.

Постамат

Постамат – это терминал с автоматизированной системой для хранения заказанных товаров. Удобство в том, что человек может забрать заказ в любое удобное время.

Как работать с постаматом:

в момент оформления заказа на сайте, вы выбираете удобный для себя постамат, если такая система работает в вашем городе;
на ваш телефон или e-mail придет уникальный код, это значит, что товар доставлен в постамат;
вы приходите к постамату, вводите полученный код и следует инструкциям автомата;
оплачиваете заказ в терминале постамата;
забираете товар.

Срок хранения в постамате 3 дня, но можно продлить ещё на аналогичный срок. Чтобы уточнить информацию и продлить время хранения зайдите на сайт нашего партнера, введите номер заказа и телефон и следуйте подсказкам на сайте.

Почтовая доставка

Если в вашем городе не действует курьерская служба и постаматы, то вы можете заказать доставку через почту России. Сразу по прибытии товара, на ваш адрес придет извещение о посылке.

Перед оплатой вы можете оценить состояние коробки (не вскрывая): вес, целостность. Если вам кажется, что заказ не соответствует параметрам или коробка повреждена, попросите сотрудника почты составить акт о вскрытии. Вскрывать коробку самостоятельно вы можете только после того, как оплатили заказ.

Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 тысяч рублей.

Отзывы

Оставить отзыв

У данного товара нет отзывов. Станьте первым, кто оставил отзыв об этом товаре!

Задать вопрос

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Задать вопрос

Вопрос *

Ваше имя *

Телефон *

E-mail

Я согласен на обработку персональных данных

* — Обязательные поля

Дополнительно

Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента. Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке. Используйте её по своему усмотрению.

Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.
