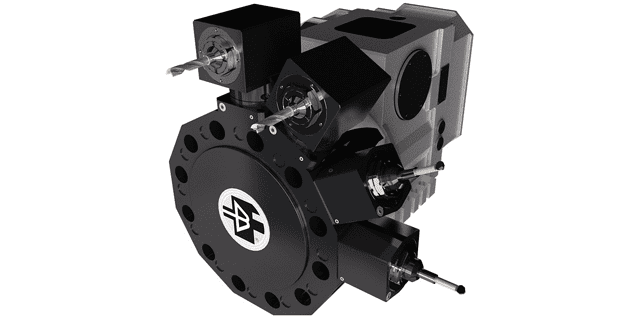

Револьверная головка с сервоприводом серия TBMR VDI / BMT

Револьверная головка Pragati с сервоприводом для токарных станков. Доставка по России.

Подробнее

Нет в наличии

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Револьверные головки серии TMBR, с радиальным приводом инструмента. Инструмент располагается на дисках с радиальными позициями для его установки в соответствии с требованиями стандарта ISO 10889 (он же DIN 69880).

Высокая скорость, автоматическое введение в контакт вращающегося инструмента в ходе цикла индексации револьверной головки, короткая или удлиненная шейка (используется при обратной механической обработке), прочный корпус и высокая гибкость.

Основные характеристики:

Двойной концевой выключатель для контроля функции введения в контакт вращающегося инструмента
Высокая жесткость, благодаря новому конструктивному исполнению
Широкий диапазон 160-200-250-320
Возможность использования дисков с кол-вом позиций под инструмент 8- 12-16-24
Возможность использования VDI 30-40-50-60
Подходит для инструмента/типа сочленения: Baruffaldi (стандартный) и DIN 5480
Простота технического обслуживания
Высокая скорость системы привода — до 6000 об./мин.
Тип сочленения BMT (держатель инструмента, монтируемый на основание) 45-55-65-75-85
Очень простая и надежная система зажима вращающегося инструмента
Сверхточное позиционирование держателей инструмента, благодаря системе BMT

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель	TBMR-120	TBMR-160	TBMR-200	TBMR-250	TBMR-320
Кол-во позиций для установки инструмента	8-12-16-24	8-12-16-24	8-12-16-24	8-12-16-24	8-12-16-24
Момент инерции, кг*м2	0,15÷1,8	0,15÷1,8	0,4÷8	0,4÷8	0,7÷40
Макс. тангенциальный (касательный) крутящий момент, Нм	1100	1900	4000	7500	16000
Макс. опрокидывающий момент в направлении давления, Нм	1200	2100	6000	12000	25000
Макс. опрокидывающий момент в направлении подъема, Нм	700	1600	3500	6500	13000
Макс. крутящий момент, Нм	10	15	40	60	160
Точность позиционирования, град.	±4″	±4″	±4″	±4″	±4″
Повторяемость, град.	±1,6″	±1,6″	±1,6″	±1,6″	±1,6″
Время индексации, 30°, сек.	0,13÷0,24	0,13÷0,24	0,20÷0,34	0,20÷0,34	0,64
Время индексации, 45°, сек.	0,17÷0,28	0,17÷0,28	0,25÷0,38	0,25÷0,38	0,71
Время индексации, 180°, сек.	0,34÷0,50	0,34÷0,50	0,53÷0,73	0,53÷0,73	1,76
Время разжима, сек.	0,43	0,43	0,53	0,53	1,2
Время зажима, сек.	0,43	0,43	0,53	0,53	1,2
Пневматический / гидравлический зажим, бар	5 ±1 30 ±3	5 ±1 30 ±3	5 ±1 30 ±3	5 ±1 30 ±3	- 30 ±3
Макс. давление охлаждающей жидкости (стандартное исполнение), бар	40	40	40	40	40
Макс. давление охлаждающей жидкости (особое исполнение), бар	70	70	70	70	70
Макс. давление охлаждающей жидкости (с устройством охлаждения), бар	120	120	120	120	120
Вес головки, кг	95	115	192	285	595
Размер BMT	45	45-55	55-65	65-75	75-85
Размер VDI	20	30	30-40	40-50	60
Макс. скорость ведомого инструмента, об/мин	6000	6000	5000	5000	3500
Макс. скорость ведомого инструмента (версия с принудительной смазкой), об/мин	8000	8000	8000	7000	4000
Макс. крутящий момент двигателя (S1), Нм	16	20	50	55	100
Макс. мощность, кВт	5	6	9	10	15
Соотношение оборотов двигателя: оборотов в минуту, TBMR VDI / TBMR BMT	1:1,23 1:1	1:1,23 1:1	1:1,25 1:1	1:1,25 1:1	1:1,22 1:1
