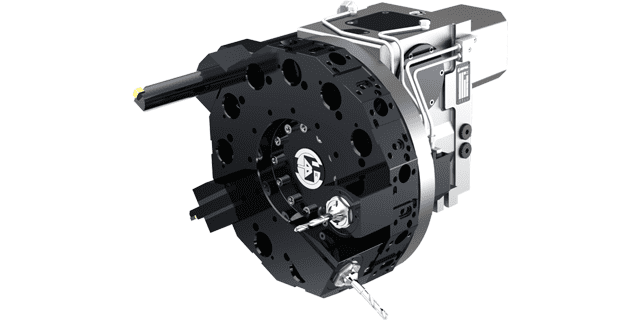

Револьверная головка с сервоприводом серия TB

Револьверная головка Pragati с сервоприводом для токарных станков с ЧПУ. Минимальное время смены позиции. Доставка по России.

Подробнее

Нет в наличии

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Револьверные головки серии TB приводятся в движение БЕСЩЕТОЧНЫМ СЕРВОМОТОРОМ, управляемым с помощью СЕРВОПРИВОДА.

Пневматический или гидравлический привод – зажим/разжим блока. Повышенная жесткость конструкции, сверхточное позиционирование и высокие скорости вращения.

Револьверные головки комплектуются инструментальными дисками нескольких типов: VDI (стандартное исполнение), BMT, с полигональным открытым пазом, Capto и прочие специальные диски.

Основные характеристики:

Диск приводится во вращение с помощью сервомотора, управляемого сервоприводом
Сверхвысокая скорость индексации
Зажим и разжим без перемещения по оси
Вращение в двух направлениях
Позиционирование в абсолютных координатах
Пневматическая или гидравлическая система зажима/разжима
Давление охлаждающей жидкости в револьверной головке — до 70 бар

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель	TB-100	TB-120	TB-160	TB-200	TB-250	TB-320	TB-400	TB-500
Кол-во позиций для установки инструмента	8-12 16	8-12 16-24	8-12 16-24	8-12 16-24	8-12 16-24	8-12 16-24	8-12 16-24	8-12 16-24
Момент инерции, кг*м2	0,25	0,5÷1,8	0,5÷1,8	0,4÷8	0,4÷8	0,7÷40	20÷100	100
Макс. тангенциальный (касательный) крутящий момент, Нм	450	1100	1900	4000	7500	16000	26000	75000
Макс. опрокидывающий момент в направлении давления, Нм	400	1200	2100	6000	12000	25000	41400	50000
Макс. опрокидывающий момент в направлении подъема, Нм	150	700	1600	3500	3500	13000	20000	25000
Макс. крутящий момент, Нм	3	10	15	40	60	160	470	500
Точность позиционирования, град.	±4″	±4″	±4″	±4″	±4″	±4″	±4″	±4″
Повторяемость, град.	±1,6″	±1,6″	±1,6″	±1,6″	±1,6″	±1,6″	±1,6″	±1,6″
Время индексации, 30°, сек.	0,13	0,13÷0,24	0,13÷0,24	0,20÷0,34	0,20÷0,34	0,64	0,86	0,86
Время индексации, 45°, сек.	0,17	0,17÷0,28	0,17÷0,28	0,25÷0,38	0,25÷0,38	0,71	0,96	0,96
Время индексации, 180°, сек.	0,3	0,34÷0,50	0,34÷0,50	0,53÷0,73	0,53÷0,73	1,76	2,42	2,42
Время разжима, сек.	0,1	0,1	0,1	0,12	0,12	0,6	0,6	0,6
Время зажима, сек.	0,1	0,1	0,1	0,12	0,12	0,6	0,6	0,6
Доступные версии, пневматическая	+	+	+	+	+	-	-	-
Доступные версии, гидравлическая	-	+	+	+	+	+	+	+
Рабочее давление, бар	пневмат.	пневмат.	пневмат.	пневмат.	пневмат.	пневмат.	пневмат.	5÷1
Рабочее давление, бар	гидрав.	гидрав.	гидрав.	гидрав.	гидрав.	гидрав.	гидрав.	30÷3
