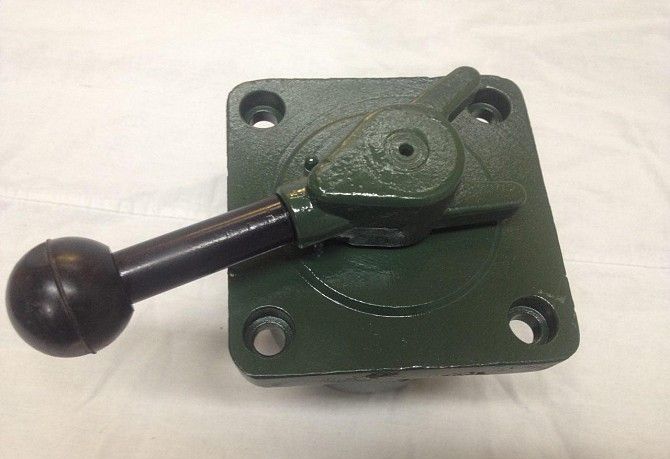

Гидрораспределитель БГ71-31

Гидрораспределители крановые БГ71-31 предназначены для реверсирования рабочих органов станков и других машин, для останова рабочих органов (трехпозиционные распределители), а также для других операций в соответствии со схемой работы гидрораспределителя. Гидрораспределители работают на минеральных маслах вязкостью 10-200 сСт при температуре масла от +10 до +70 С. Усилие на рукоятке не более 30Н.

Характеристики гидрораспределителей крановых Г71-31(21):

Особенностью многопозиционных крановых гидрораспределителей является то, что в них устанавливаются только цилиндрические пробки. Они перемещаются по оси и занимают несколько положений. Вращаясь, пробка останавливается в нескольких фиксированных точках. Впрочем, существуют и другие конструкции многопозиционных поворотных кранов гидрораспределителя.

Принцип работы двухпозиционных кранов

Двухпозиционные краны с цилиндрической пробкой состоят из следующих элементов:

• корпуса;
• фланца;
• крышки;
• пробки;
• уплотнителя;
• ступицы;
• рукоятки;
• шарикового фиксатора.

Через отверстие (17) рабочая жидкость подается в камеру (16). Оттуда, через канал в пробке (18) – в камеру (12). И уже оттуда, через корпусное отверстие (11) – к управляемому объекту либо гидрораспределителю. Из другой полости устройства масло поступает в отверстие (9), затем – в камеру (10), через канал (13) – в камеру, соединённую со сливным отверстием (15).

Поворот пробки по часовой стрелке на 45 градусов изменяет направление потока масла через отверстие (17) в камеру (16), а отверстие (11) – через камеры (14) и (10) или через канал (13) – в сливное отверстие (15).

Чтобы ликвидировать неуравновешенные осевые силы, каждая торцевая полость пробки соединяется со сливом. Это позволяет создать одинаковое давление и (в любых фиксированных положениях) равные радиальные нагрузки. Так, в указанном на рисунке положении крана, от насоса жидкость направляется к отверстию (17), затем движется через канал (18), а после – к отверстию (11). В результате в полостях (12) и (16) давление уравновешивается.

В другом положении пробки отверстие (17) соединяется с (9) отверстием через камеру (16). И уже она, соединяясь с камерой (12), уравновешивает пробку от воздействия боковых сил, действующих со стороны рабочей среды.

Особенности и сфера применения

Притирка пробки к корпусу обеспечивает герметичность кранового гидрораспределителя. Допустимый зазор между корпусом и краном с цилиндрической пробкой не должен превышать 0,01…0,02 мм. Недостатком конструкции данного устройства считается возникающая со временем, утечка масла. В агрегатах с конической пробкой этого нет. Поэтому для предотвращения защемления цилиндрической пробки в корпусе (возникающем от теплового расширения) детали выполняют из одинаковых материалов.

Чаще всего крановые гидрораспределители используются как вспомогательные (в золотниковых, с гидравлическим управлением). Но если расход и давление в системе не превышают номиналов, указанных в технической характеристике, поворотные гидрораспределители устанавливают, как основные.

Рис.Примеры обозначения типов распределителей

Такие устройства имеют небольшую пропускную способность (около 8…10 л/мин). Это позволяет использовать их для подачи управляющего сигнала на распределитель основного (клапанного либо золотникового) потока.
