Серия АД160
Электродвигатели асинхронные АД160 имеют привязку мощностей к установочно-присоединительным размерам по Российским стандартам – ГОСТ Р51689–2000 и полностью взаимозаменяемы с двигателями серий 4АМ, АИР, 5А, А.
Электродвигатели выполнены в корпусе из чугуна, имеющем радиальное оребрение. Подшипниковые щиты также изготовлены из чугуна. Лапы отлиты заодно с корпусом. Коробка выводов расположена сверху и обеспечивает повод питания с любой из боковых сторон двигателя. Кожух вентилятора стальной. Вентилятор из алюминиевого сплава.
Электродвигатели поставляются на комплектацию различных систем и механизмов (станков, транспортеров, конвейеров, подъемников, насосов, вентиляционных устройств, гидроагрегатов и др.).
Климатическое исполнение: У1, У2, У3, Т2, УХЛ4 по ГОСТ 15150-69.
Конструктивное исполнение: IM1081, IM1082, IM2081, IM2082 по ГОСТ 2479-79.
Степень защиты: IP54 или IP55 по ГОСТ 17494-87.
Режим работы: продолжительный S1 по ГОСТ 183-74.
Класс вибрации: 1,8 по ГОСТ 16921-83.
Напряжение: 220, 380, 660 В и другие стандартные напряжения при частоте 50 Гц или 60 Гц.
Класс изоляции: "F".
Основные технические характеристики электродвигателей АД160 при частоте 50 Гц
|
Тип |
Номинальная |
Частота |
Масса, |
Iн , А, при |
Кратность |
Кратность |
Кратность |
КПД |
Cos(F) |
Уровень |
|
двигателя |
мощность, |
вращения |
кг |
U=380 В |
Iп /Iн |
Мп /Мн |
Ммакс /Мн |
% |
о. е. |
звука, |
|
|
кВт |
ротора, |
|
|
|
|
|
|
|
дБА |
|
|
|
об/мин* |
|
|
|
|
|
|
|
|
|
АД160S2 |
15 |
2940 |
120 |
29,5 |
7,5 |
2 |
3 |
88 |
0,88 |
79 |
|
АД160М2 |
18,5 |
2940 |
135 |
35 |
7,5 |
2 |
3 |
89,5 |
0,9 |
79 |
|
АД160S4 |
15 |
1455 |
130 |
29,5 |
7 |
2,2 |
2,7 |
89 |
0,87 |
73 |
|
АД160М4 |
18,5 |
1455 |
150 |
36 |
7 |
2,2 |
2,7 |
90 |
0,87 |
73 |
|
АД160S6 |
11 |
970 |
130 |
23,5 |
6 |
2,3 |
2,7 |
87 |
0,82 |
65 |
|
АД160М6 |
15 |
970 |
160 |
35,4 |
6,2 |
2,3 |
2,7 |
88 |
0,82 |
67 |
|
АД160S8 |
7,5 |
725 |
130 |
18,2 |
5 |
2 |
2,2 |
85,5 |
0,73 |
62 |
|
АД160М8 |
11 |
725 |
160 |
26,4 |
6 |
2,1 |
2,3 |
86,5 |
0,73 |
62 |
Габаритные и установочно-присоединительные размеры электродвигателей АД160, мм
|
Тип |
d24 |
L30 |
h31 |
b1 |
b10 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
L1 |
L10 |
L20 |
L31 |
d30 |
|
двигателя |
||||||||||||||||||
|
АД160S2 |
350 |
610 |
415 |
14 |
254 |
42 |
15 |
300 |
19 |
250 |
160 |
8 |
45 |
110 |
178 |
5 |
108 |
350 |
|
АД160М2 |
350 |
655 |
415 |
14 |
254 |
42 |
15 |
300 |
19 |
250 |
160 |
8 |
45 |
110 |
210 |
5 |
108 |
350 |
|
АД160S4,6,8 |
350 |
610 |
415 |
14 |
254 |
48 |
15 |
300 |
19 |
250 |
160 |
9 |
52 |
110 |
178 |
5 |
108 |
350 |
|
АД160М4,6,8 |
350 |
655 |
415 |
14 |
254 |
48 |
15 |
300 |
19 |
250 |
160 |
9 |
52 |
110 |
210 |
5 |
108 |
350 |

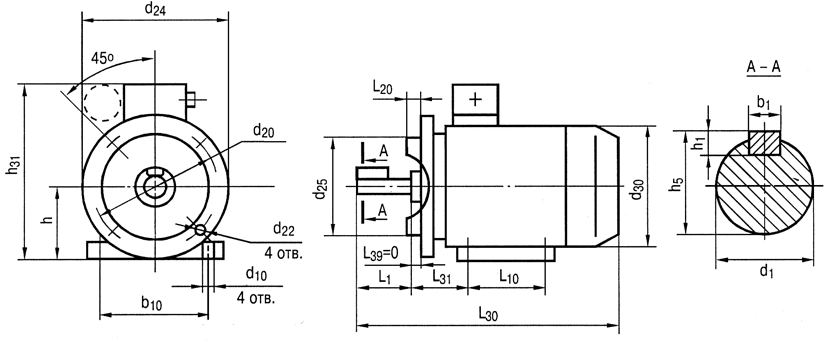

Чертеж двигателя:
